Mode d'emploi:

La pièce O2OSANITAIRES, pour une installation rapide et efficace.

Caractéristiques :

• conçue pour répondre aux standards du marché
• s'adapte sur tous vos WC
• se branche avec tout tube PVC de diamètre 32 mm
• compatible avec les colles PVC
• légère et résistante
• se nettoie au vinaigre et tout autre produit détergent
• sa gaine est nettoyable et remplaçable aisément

Etapes d'installation :

1. Dévisser puis retirer l'abattant de votre WC
2. Positionner le dispositif O2OSANITAIRES au-dessus des 2 trous de votre cuvette WC
3. Repositionner l'abattant WC au-dessus du dispositif
4. Revisser l'ensemble
5. Brancher votre tuyau d'évacuation dans le dispositif (le tuyau n'est pas fourni)

Illustrations :

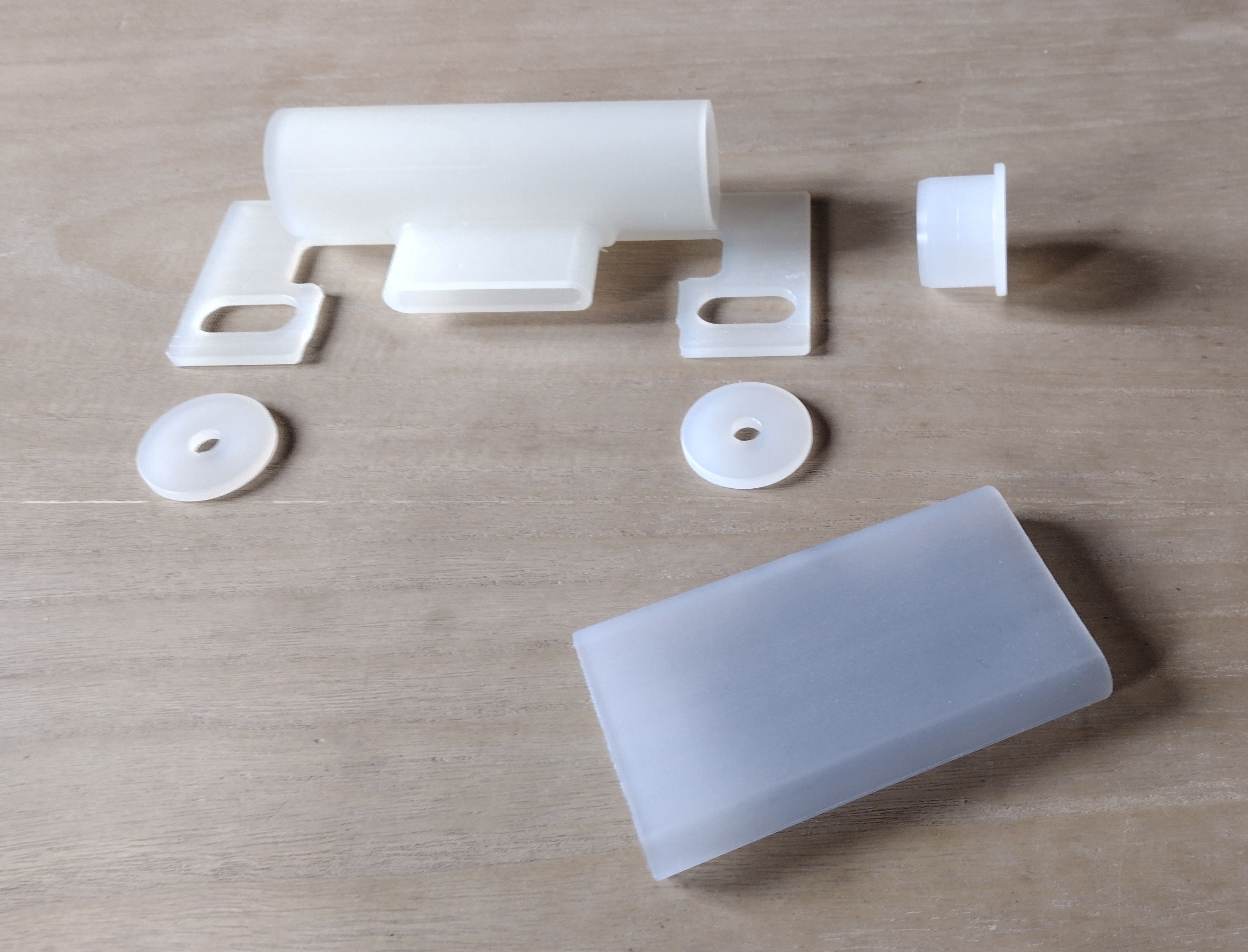

Eléments du dispositif O2OSANITAIRES fournis :
- Partie centrale
- Bouchon à méplat
- Conduit
- Rondelles d'ajustement

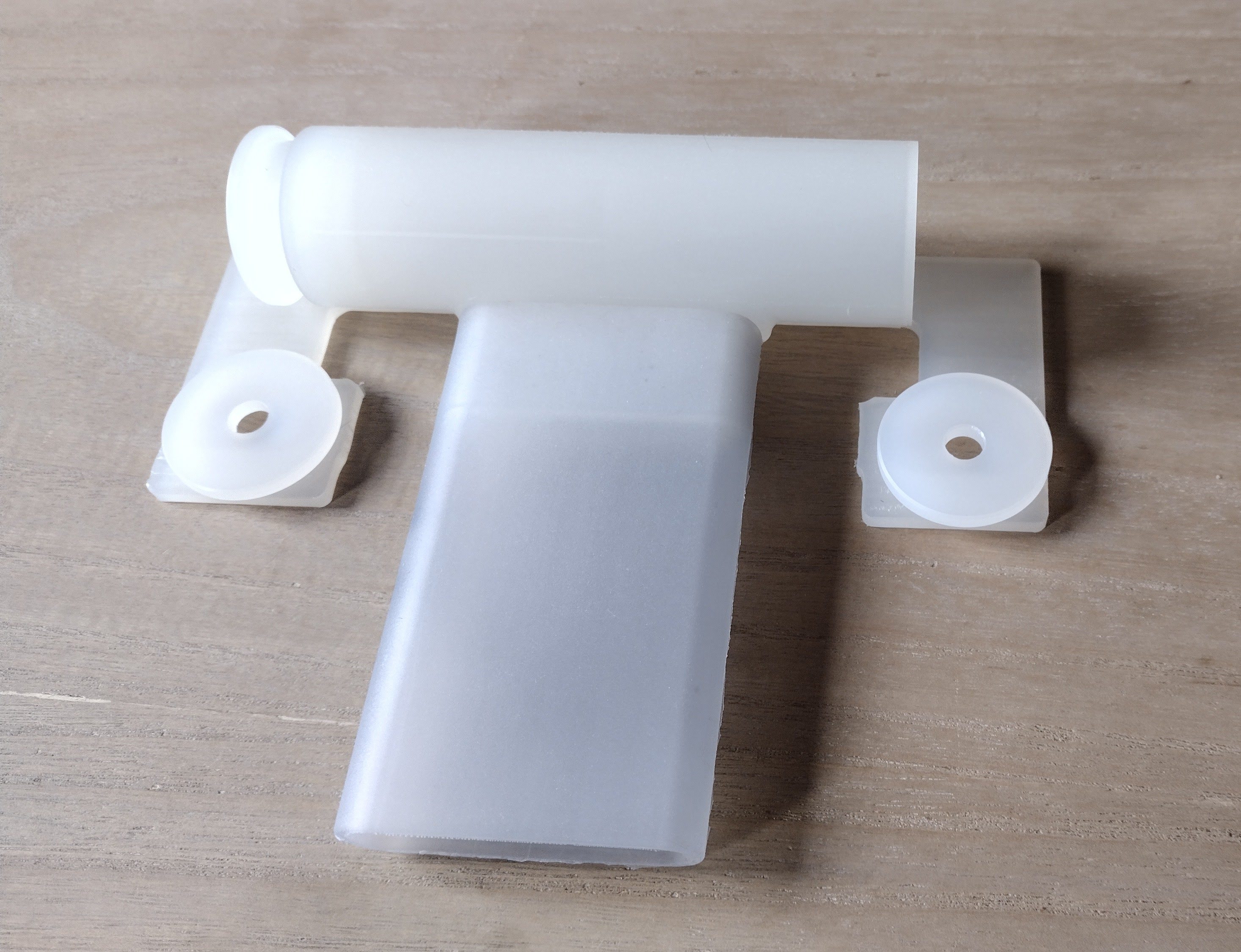

Eléments assemblés pour un raccordement côté droit

Eléments assemblés pour un raccordement côté gauche

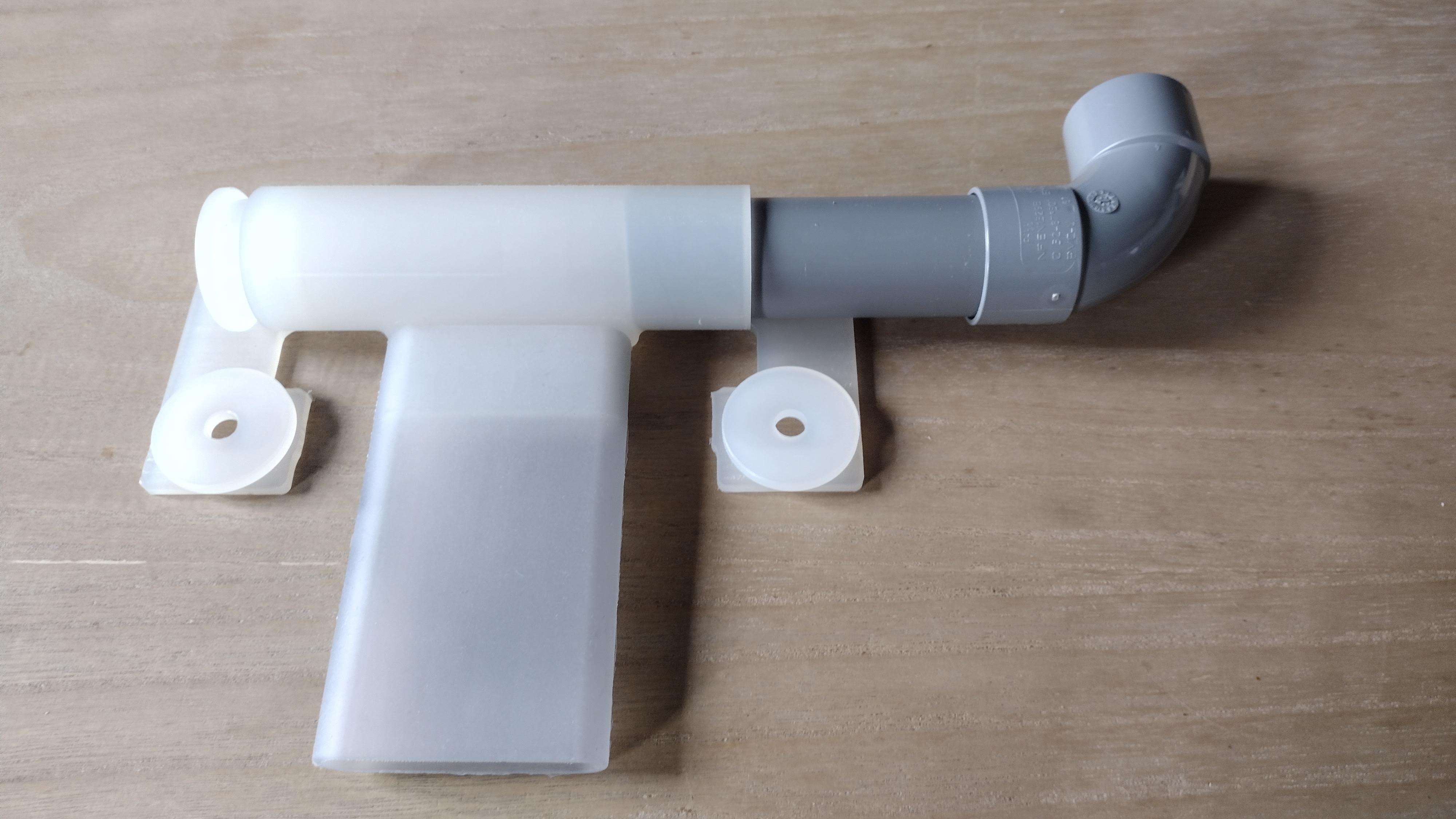

Montage du dispositif avec emboîtement d'un tube PVC de diamètre 32 mm

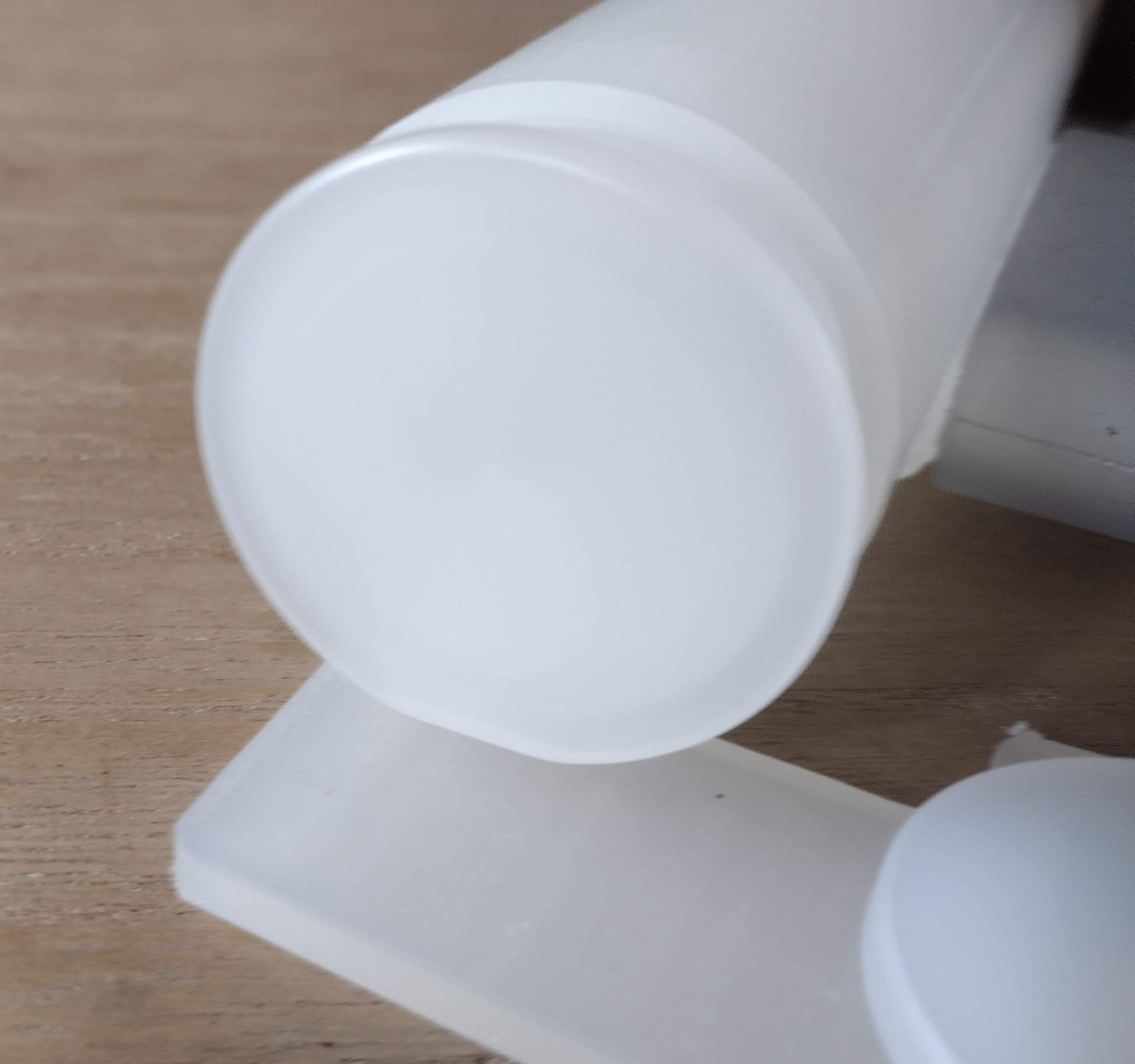

Zoom sur le méplat du bouchon qui doit être aligné sur la base de la pièce principale avant fermeture

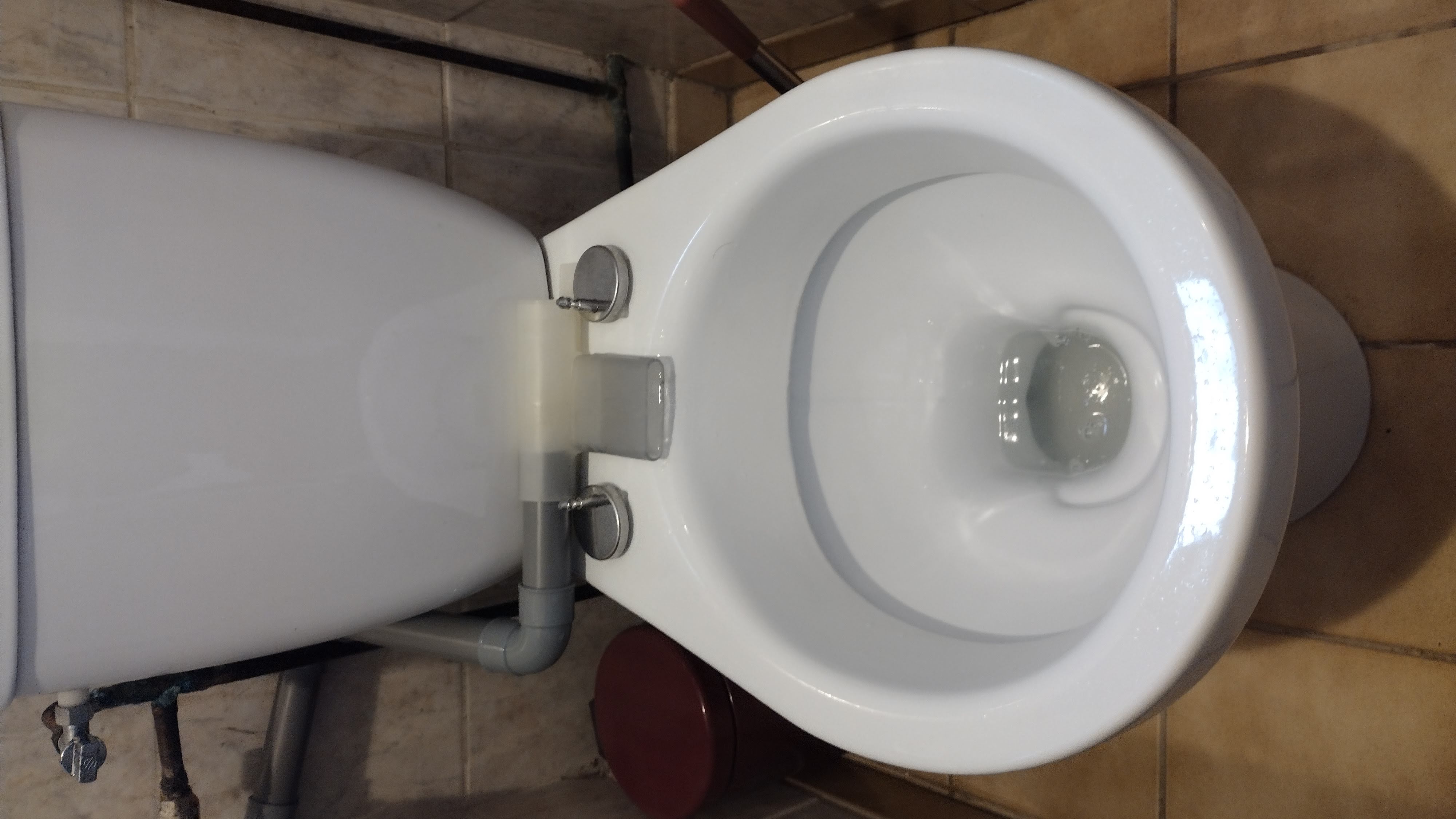

Vue de l'installation avec un modèle d'abattant clipsable

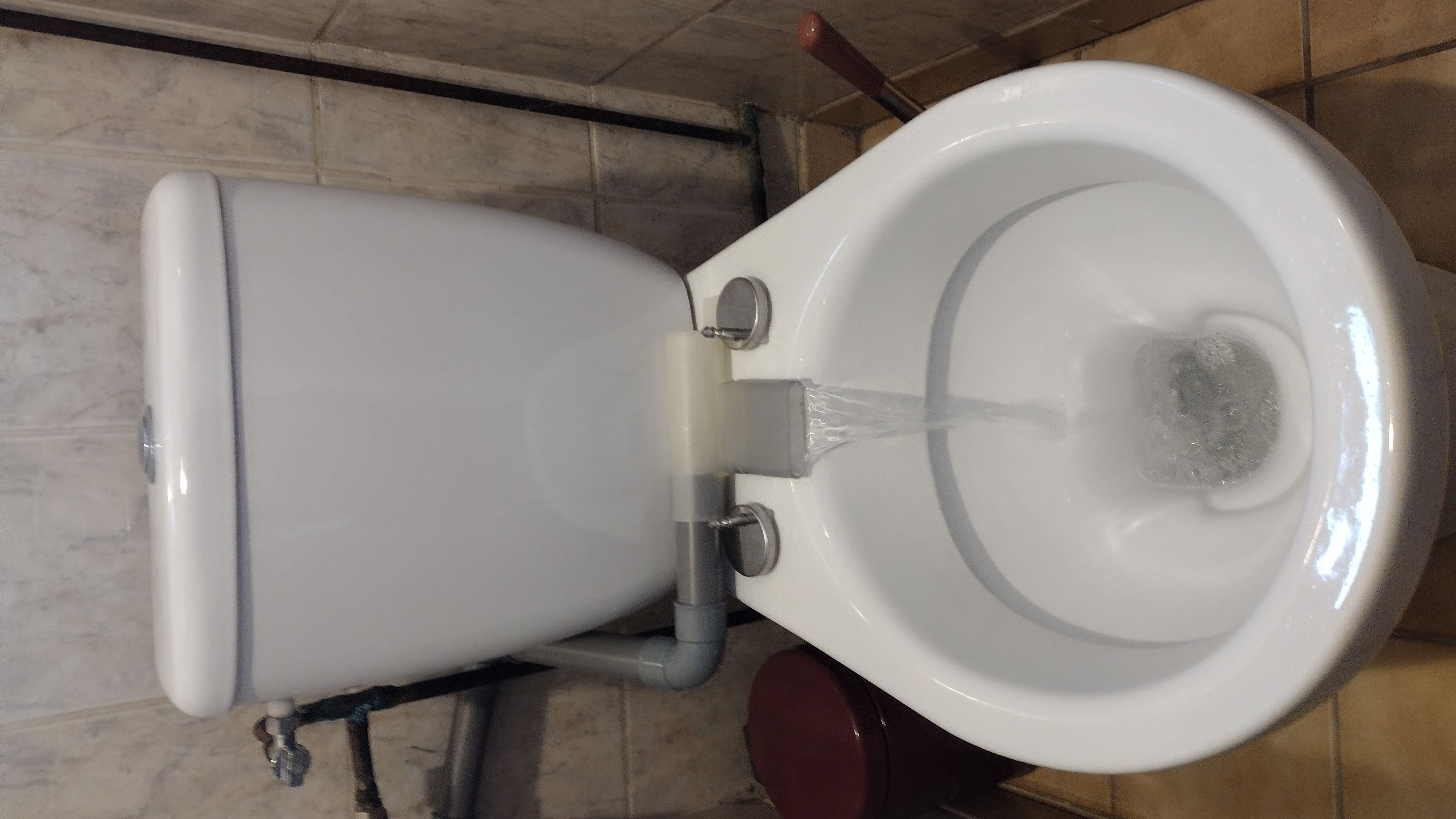

Vue de l'installation avec un modèle d'abattant clipsable et robinet de lave-mains ouvert (écoulement d'eau en cours)

Vue de l'installation avec la lunette d'abattant baissée

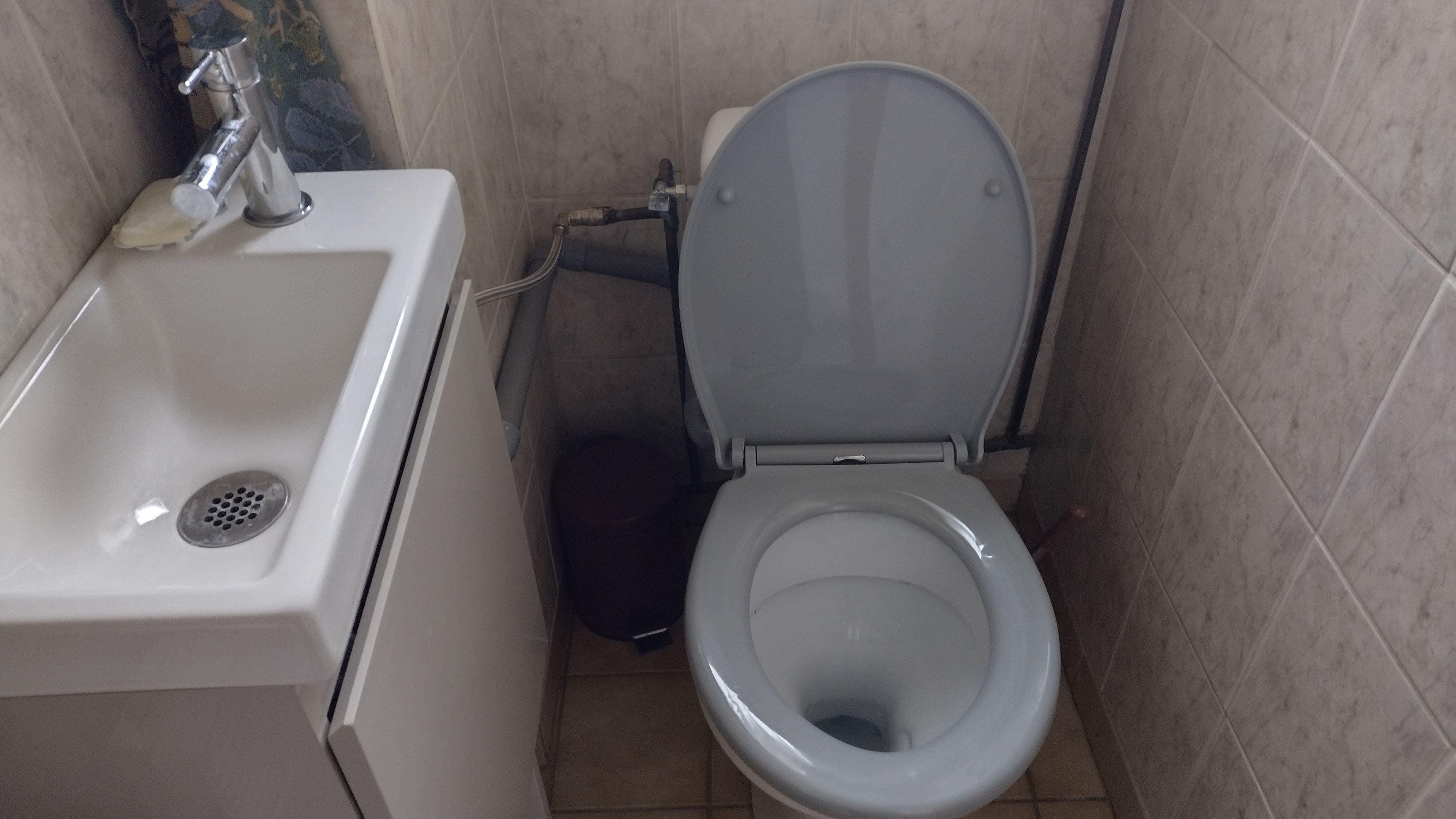

Vue de l'installation avec la lunette d'abattant relevée

Vue de l'installation avec le couvercle d'abattant fermé

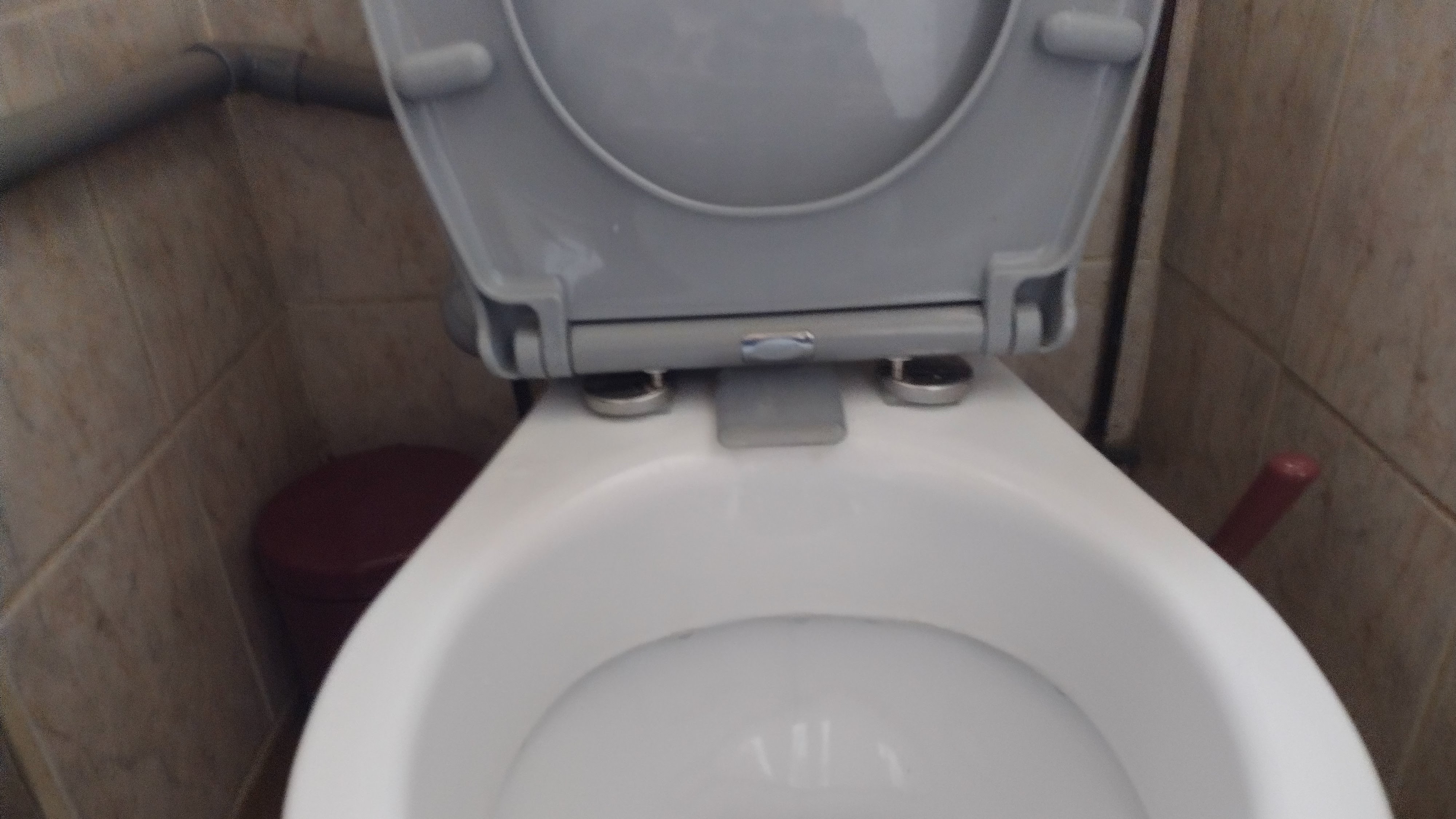

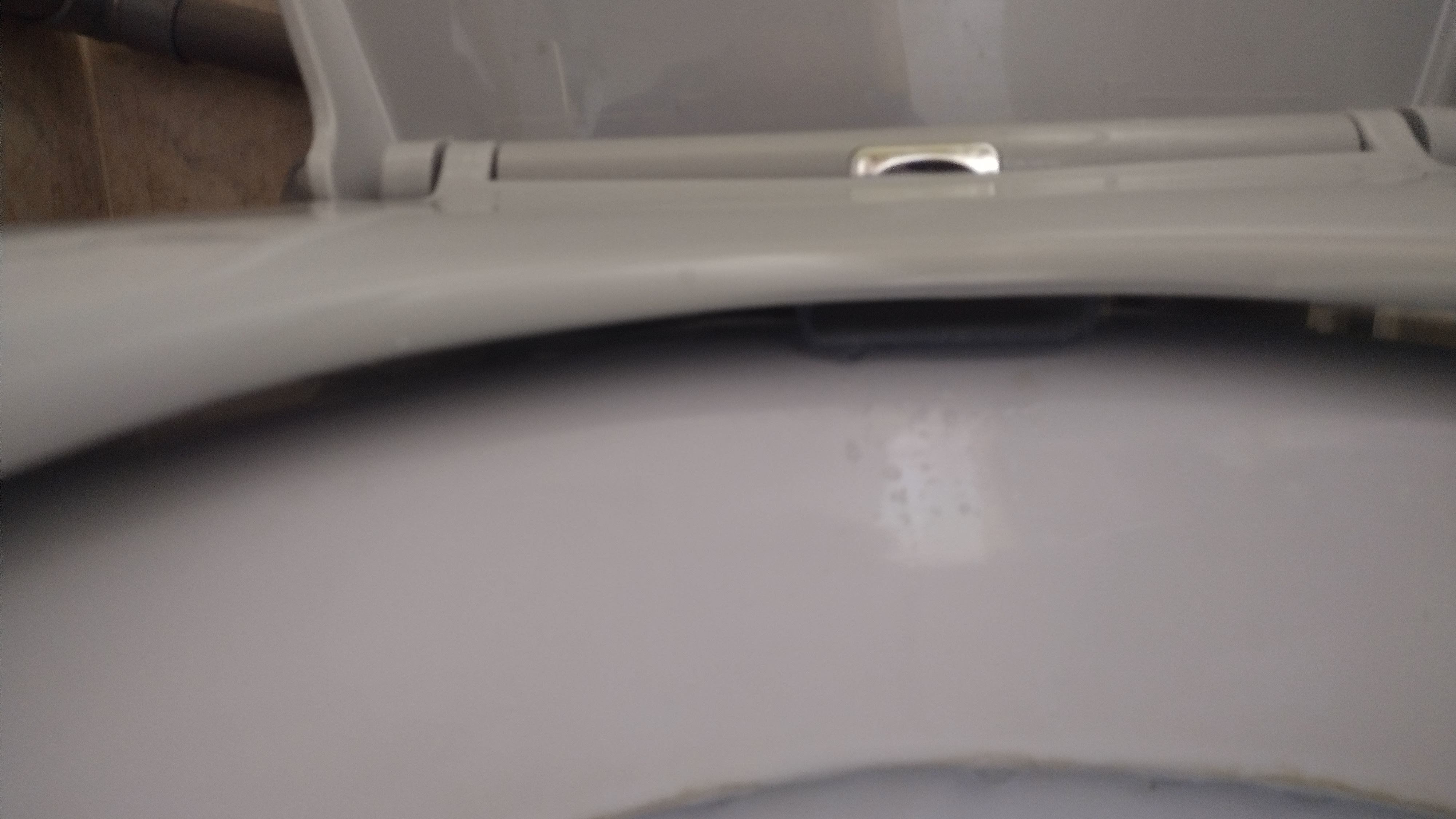

Vue de l'installation avec le couvercle d'abattant relevé, zoom sur l'espace occupé par le passage du conduit
